ベッドサイド水洗トイレ：ご購入にあたって（設置条件）

設置可能な建築物は下記の建築物です。

※ 不特定多数の⽅が使⽤される場所ではお使いいただけません。

戸建住宅

マンション

高齢者施設（居室）

病院（病室）

マンション共用部と専有部の確認方法

マンションには、共用部と専有部があります。べッドサイド水洗トイレ設置の際の工事は専有部で行います。

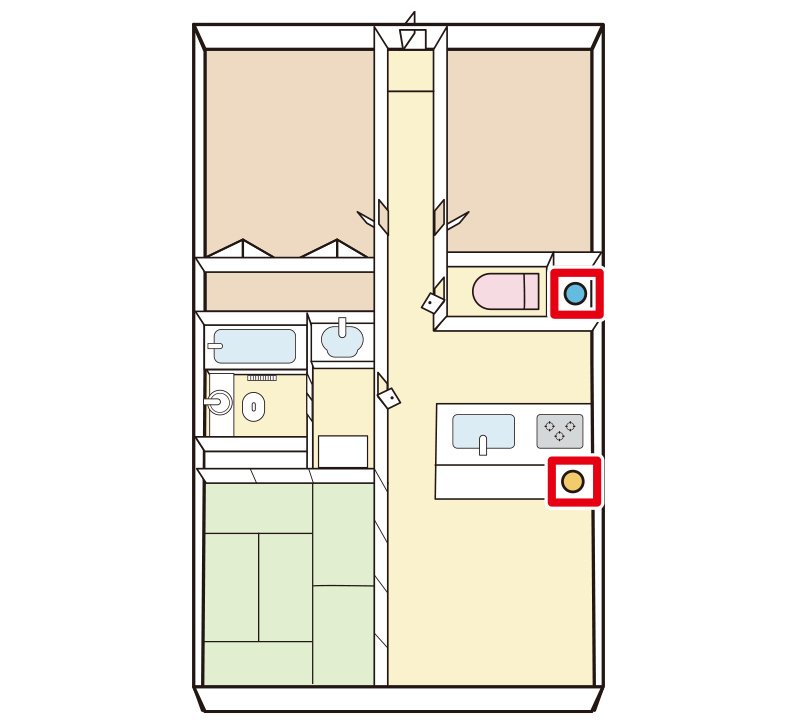

① 平面図の確認
平面図で水まわりの位置、立て配管の位置を確認します。立て配管は共用部ですので、専有部の配管に合流させます。

立て配管(□部)は共用部です。

② 床構造の確認
床の構造により、配管が専有部なのか共用部なのかが異なります。

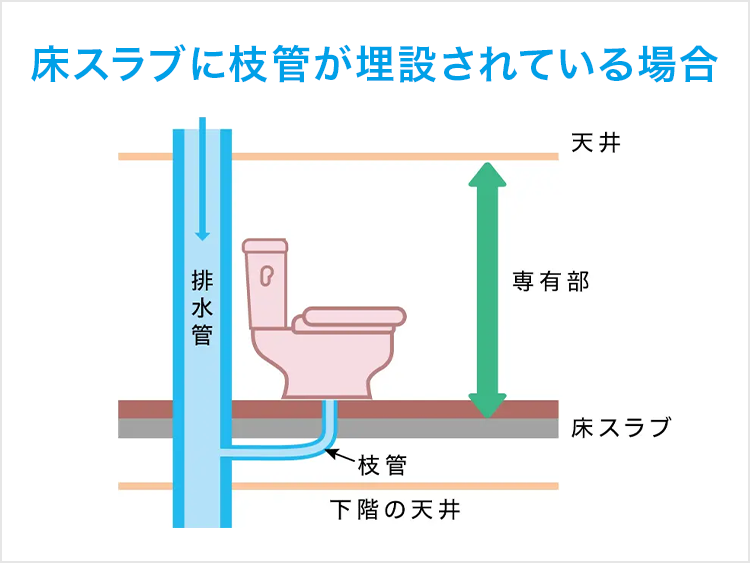

枝管は共用部になります。
※ベッドサイド水洗トイレは床上で配管できます。

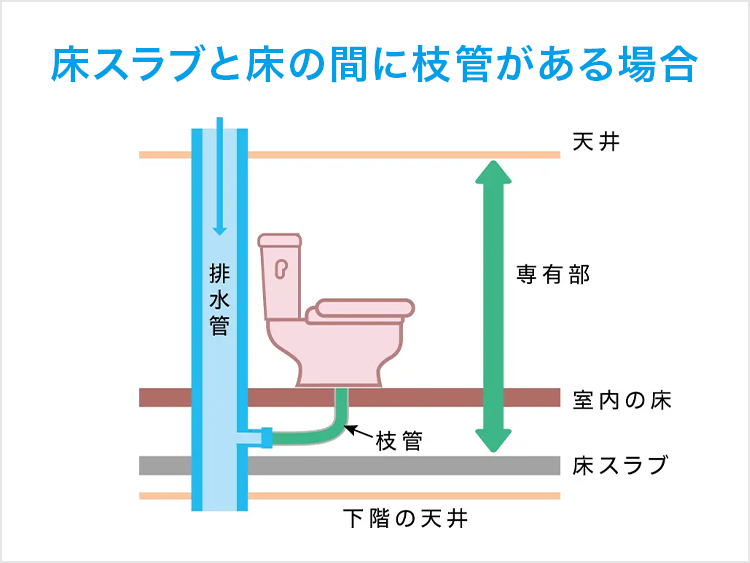

一般的に、枝管は専有部になります。

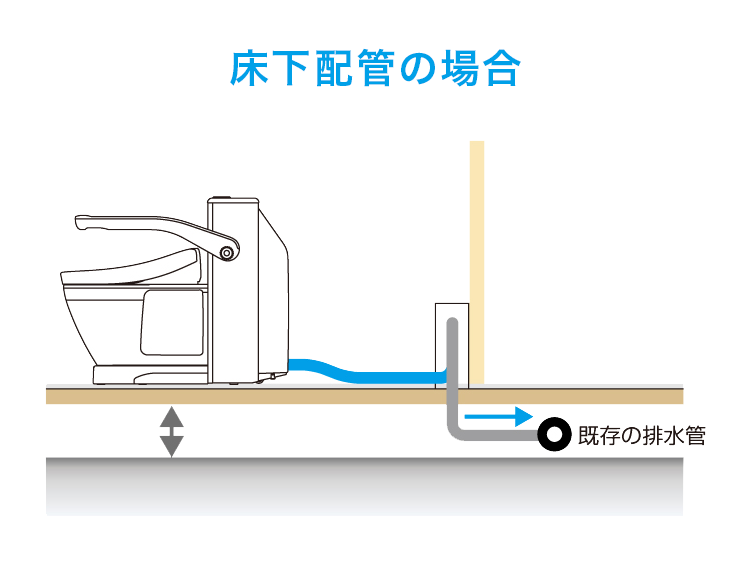

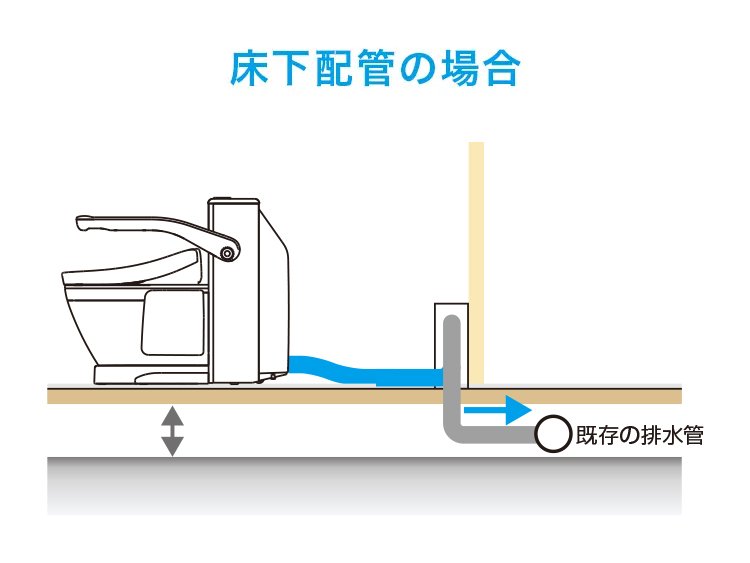

ベッドサイド水洗トイレは、排水管の口径が小さく、勾配なし^※1で設置できます。床下スペースが狭い場合や床下スペースがない場合なども後付け設置ができます。

排水管の口径が小さく（呼び径20）、
勾配も不要^※1なので、床下スペースが狭くても対応できます。

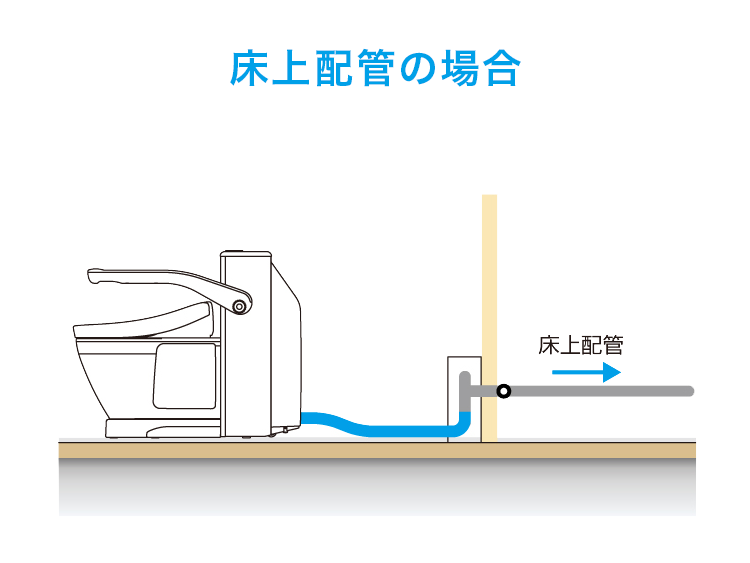

床上に排水管を敷設します。
床下のない直貼りのマンションにも設置できます。^※2

※1 8曲がり8m相当まで勾配0で設置可（呼び径20）。
※2 間取りレイアウトなどにより設置できない場合があります。詳しくは給排水設計施工ガイドをご参照ください。

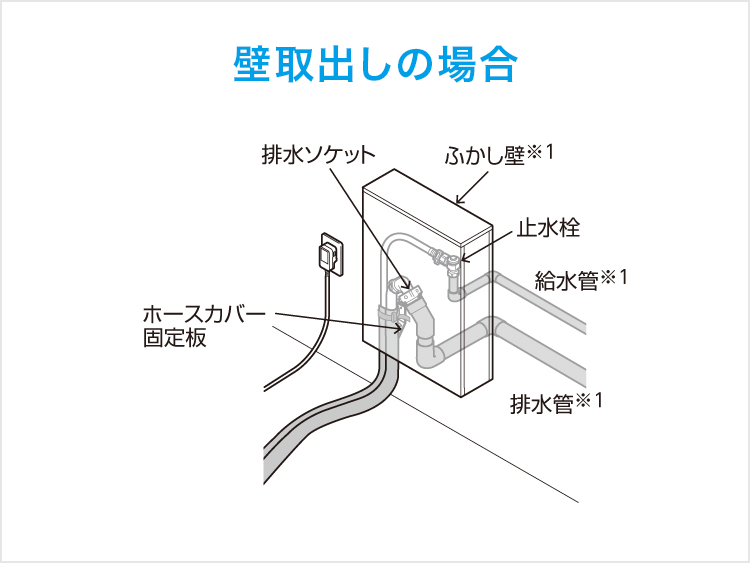

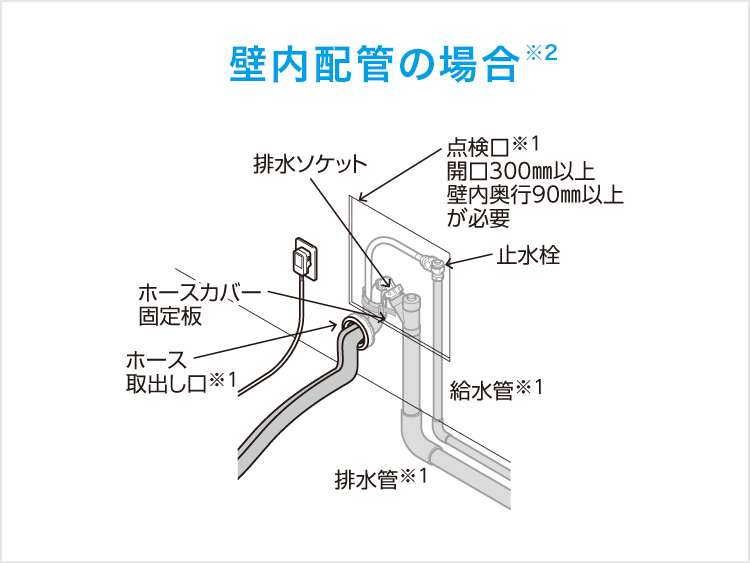

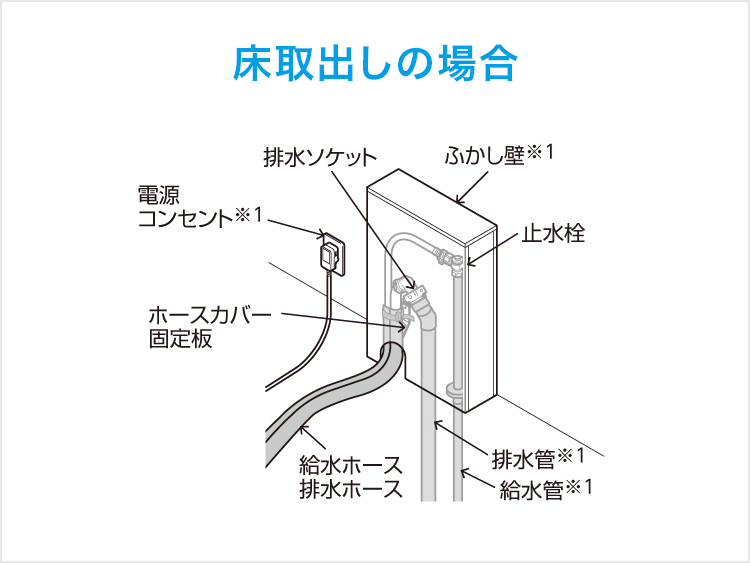

器具接続イメージ

新築から後付け設置までさまざまな設置条件に対応できます。配管は床・壁ともに取出しできます。ふかし壁・点検口・ホース取出し口・配管材は現場手配となります。

※施工についての詳細は給排水設計施工ガイドをご覧ください。

※1 現場調達部品です。
※2 壁が設けられる前に配管工事が必要です。予め配管接続部材をご発注ください。

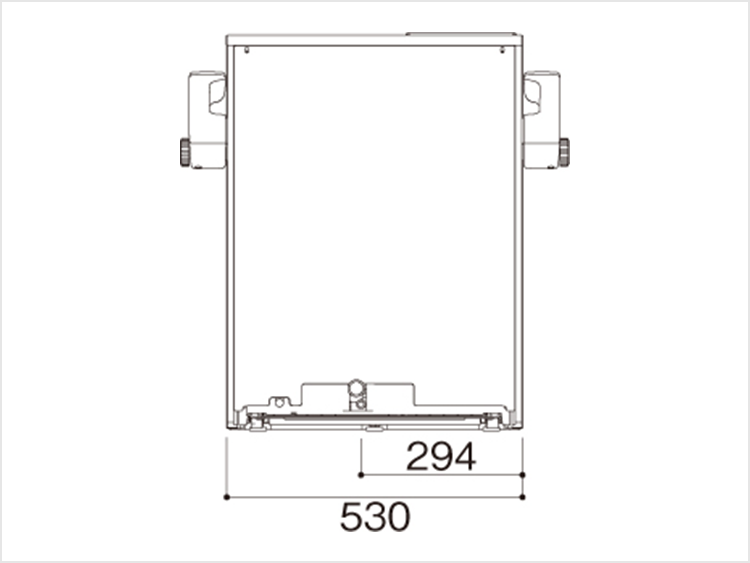

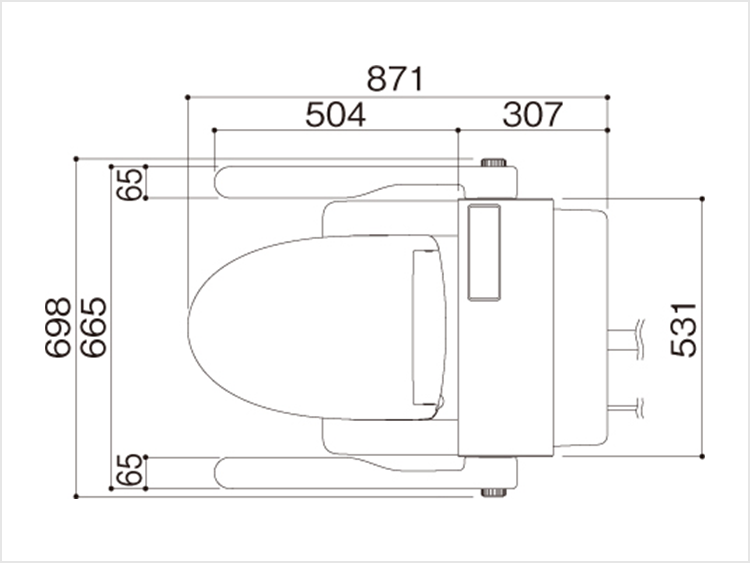

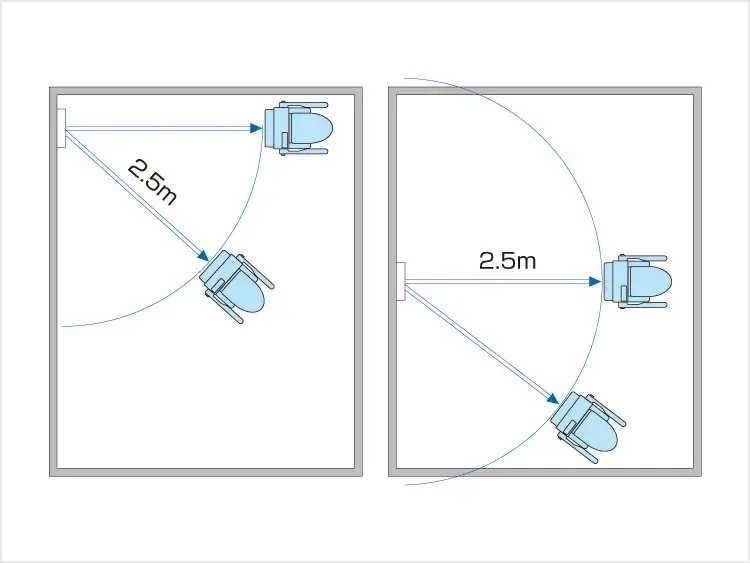

移動可能範囲と配管取出位置

レイアウトご検討の際は、配管取出し位置も合わせてご検討ください。

※ホースの長さは2.5mです。その他の長さをご希望の場合は当社各支社営業センターへお問い合わせください。
