ウォシュレット®（リテール向け）

便器とウォシュレットの組み合わせ可否・ご購入前のチェックポイントと取付手順

はじめに：　ご購入前のチェックポイントと取付手順を動画で確認

ご購入の前の確認ポイントや取り付けの流れを動画でご案内しています。
詳細は、動画の下のCHECK1〜4をご確認ください。

温水洗浄便座からお取り替えの場合

普通便座・暖房便座（ウォームレット）からお取り替えの場合

ご購入前のチェックポイント
CHECK1〜CHECK4の内容を点検いただき、ウォシュレットが取り付け可能かご確認ください。

CHECK1：　現在設置している便器は？

ウォシュレット一体形便器、キャビネット式便器

ウォシュレット一体形便器の場合は、各機種に取り付けできません。
キャビネット式便器の場合は、お客様相談室へご相談ください。

●ウォシュレット一体形便器　

品番のはじめの数字が「9」から始まるまたは「一体形」と表記があるもの。
例）TCF9～、CES9～

●キャビネット式便器

背面がキャビネットで覆われている

組み合わせ便器

組み合わせ便器の場合は、『便器の品番がわかる場合』『便器の品番がわからない場合』から組み合わせ可否をご確認ください。

●組み合わせ便器

便器の品番がわかる場合

便器の品番がわからない場合

CHECK2：　トイレ内の電源・消費電力は？

トイレ内に電源コンセントはありますか？またコンセントの位置は便器の近くにありますか？

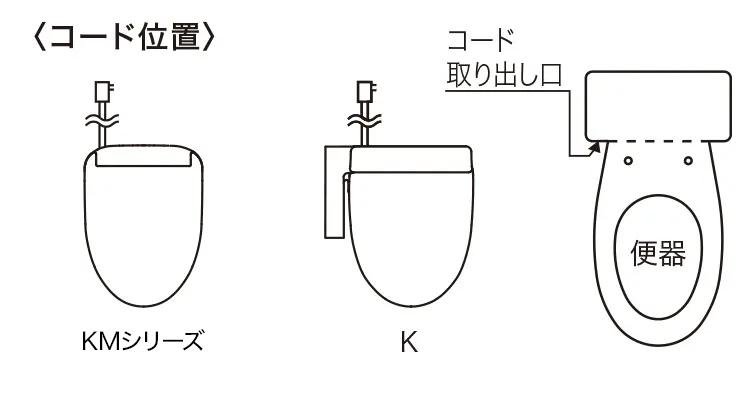

電源コードは向かって左側です。詳細は図をご確認ください。既設のコンセントをご使用いただく場合は、事前にコンセントまでの距離をご確認ください。電源コードの長さは約1.0mです。コンセントは本体コード取出口から0.8m以内の壁面に設けてください。
※ アース接続が必要です。アース端子がない場合は、電気工事店にご相談ください。

電源がない場合　→　電源工事が必要です。

ご購入の家電量販店または電気工事店様へご相談ください。

消費電力は適切ですか？

適切でない場合：消費電力に合った適切な配線工事を行ってください。

ご購入の家電量販店または電気工事店様へご相談ください。

消費電力　

KMシリーズ	1268W〜1270W
K	318W

CHECK3：　トイレ内の寸法は？

各機種の取り付けに必要な寸法は以下のとおりです。

＜密結タイプ＞

（単位：mm）

機　種	A寸法	B寸法	C寸法
KM シリーズ	255以上^※1	325以上^※2	300以上^※3 （オート開閉機能付きの商品のみ）
K	345以上	330以上^※2	ー

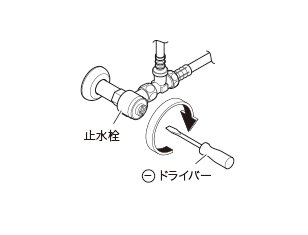

※ トイレ内の止水栓が奥側下方に設置されている場合があり、お客様では取り付けが難しいことがあります。

※1 ワンピース便器タイプの場合は340mm以上です。
※2 脱臭フィルターの取り外しに必要な寸法です。
※3 オート開閉などを正常に機能させるための寸法です。

＜隅付タイプ＞

（単位：mm）

機　種	タンク位置	a寸法	b寸法	c寸法	d寸法	e寸法
KM シリーズ	左側	380 以上	325 以上^※5	300 以上^※4 ^{（オート開閉機能付きの商品のみ）}	230 以上^※6	550 以上
KM シリーズ	右側	255 以上	380 以上	300 以上^※4 ^{（オート開閉機能付きの商品のみ）}
K	左側	430 以上	330 以上^※5	ー
K	右側	345 以上	370 以上^※5	ー
