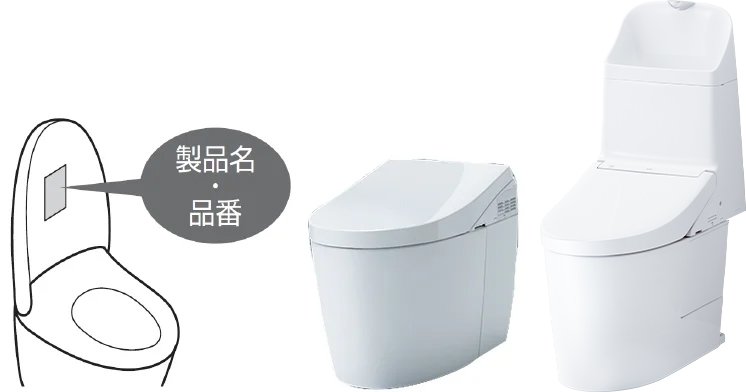

●ウォシュレット一体形便器
品番のはじめの数字が「9」から始まるまたは「一体形」と表記があるもの。
例)TCF9~、CES9~
背面がキャビネットで覆われている
組み合わせ便器の場合は、『便器の品番がわかる場合』『便器の品番がわからない場合』から組み合わせ可否をご確認ください。
●組み合わせ便器
トイレ内に電源コンセントはありますか? またコンセントの位置は便器の近くにありますか?
電源コードは向かって左側です。詳細は図をご確認ください。既設のコンセントをご使用いただく場合は、事前にコンセントまでの距離をご確認ください。電源コードの長さは約1.0mです。コンセントは本体コード取出口から0.8m以内の壁面に設けてください。
※ アース接続が必要です。アース端子がない場合は、電気工事店にご相談ください。
電源がない場合 → 電源工事が必要です。
ご購入の家電量販店または電気工事店様へご相談ください。
消費電力は適切ですか?
適切でない場合:消費電力に合った適切な配線工事を行ってください。
ご購入の家電量販店または電気工事店様へご相談ください。
消費電力
KWシリーズ | 1275W〜1277W |
KMシリーズ | 1268W〜1270W |
KS | 1268W |
K | 318W |
各機種の取り付けに必要な寸法は以下のとおりです。
<密結タイプ>
(単位:mm)
機 種 | A寸法 | B寸法 | C寸法 |
KW シリーズ | 255以上※1 | 325以上※2 | 300以上※3 |
KM シリーズ | 255以上※1 | 325以上※2 | 300以上※3 (オート開閉機能付きの商品のみ) |
KS | 260以上 | 330以上※2 | ー |
K | 345以上 | 330以上※2 | ー |
※ トイレ内の止水栓が奥側下方に設置されている場合があり、お客様では取り付けが難しいことがあります。
※1 ワンピース便器タイプの場合は340mm以上です。
※2 脱臭フィルターの取り外しに必要な寸法です。
※3 オート開閉などを正常に機能させるための寸法です。
<隅付タイプ>
(単位:mm)
機 種 | タンク 位置 | a寸法 | b寸法 | c寸法 | d寸法 | e寸法 |
KW シリーズ | 左側 | 400 以上 | 325 以上※5 | 300 以上※4 | 230 以上※6 | 550 以上 |
右側 | 255 以上 | 400 以上 | ||||
KM シリーズ | 左側 | 380 以上 | 325 以上※5 | 300 以上※4 (オート開閉機能付きの商品のみ) | ||
右側 | 255 以上 | 380 以上 | ||||
KS | 左側 | 370 以上 | 330 以上※5 | ー | ||
右側 | 260 以上 | 370 以上※5 | ||||
K | 左側 | 430 以上 | 330 以上※5 | ー | ||
右側 | 345 以上 | 370 以上※5 |
※4 オート開閉などを正常に機能させるための寸法です。
※5 脱臭フィルターの取り外しに必要な寸法です。
※6 230mm未満の場合は、取り付けできないことがあります。詳細は当社お客様相談室へお問い合わせください。
別売部品の要否を確認します。
●給水位置の確認
●止水栓と分岐金具の確認
国内メーカーのほとんどのトイレに取り付け可能です。
ご準備いただくもの
㊉ ㊀ドライバー、モンキーレンチ、メジャー、洗面器・ぞうきんなど
Step1 水道の元栓を止める。
Step2 便座を取りはずす。
Step3 分岐金具を取りはずす。
Step4 ベースプレートを取り付け、ウォシュレットを取り付ける。
Step5 分岐金具を取り付け、フレキホースを取り付ける。
取付完成図
※ イラストはイメージです。上記の取り付け手順は、一例になります。トイレ環境により、別売品が必要な場合があります。詳細は、商品付属の「取扱説明書」をご覧ください。
※ 「ウォシュレット」はTOTO株式会社の登録商標です。
Q.
ウォシュレットの取り付けは自分できますか?
ご希望の商品によって異なりますので、お近くの販売店様にご相談をお願いいたします。
Q.
ウォシュレットが取り付けできないトイレはありますか。
TOTOのウォシュレットは殆どのTOTO便器に取り付け可能ですが、一部取り付けができない便器もございますので弊社お客様相談室にお問い合わせください。 また事前に「ご購入前のチェックポイント」にてトイレ環境のご確認をお願いいたします。
Q.
ウォシュレットの取り替えのタイミングを教えてください。
取替えのタイミングは使い方によって変わりますが、故障して使えなくなってしまった時などが一般的です。 一度TOTOメンテナンスにお問い合わせください。 商品はTOTOショールームでご覧いただけます。
詳細はこちらをご覧ください。
