ロータンク ボールタップ ダイヤフラム部の交換要領

修理/トイレ

作業方法のご紹介後に各ページの内容のアンケートを設置しております。是非ともご協力ください。

手洗い管から水がでない・タンクに給水されない

製品の機能が十分に発揮されるように、この説明書の内容にそって正しく取付けて下さい。


Step1
止水栓の位置を確認します

Step2
タンクのふたを開けます

Step3
ボールタップカバーを外してください

Step4
浮き玉レバーを外してください

Step5
ナットを外してください

Step6
ダイヤフラム部を外してください

Step7
ダイヤフラム部を交換します

Step8
先ほど外したナット・浮き玉・ボールタップカバーを元に戻します

Step9
カバーとタンクを元に戻してください

Step10
止水栓を開けて止水栓を調整してください

Step 1

止水栓の位置を確認します

止水栓の閉め方をご覧ください。


1.止水栓を閉めてから(マイナスドライバーで右に止まるまで回す)、タンク内の水を流す。










  • ダイヤフラム部を交換するときは必ず止水栓を閉め、タンクの水を流してから行う



  • 止水栓を閉めないと水が噴き出して家財などをぬらす財産損害発生のおそれがあります。
Step 2

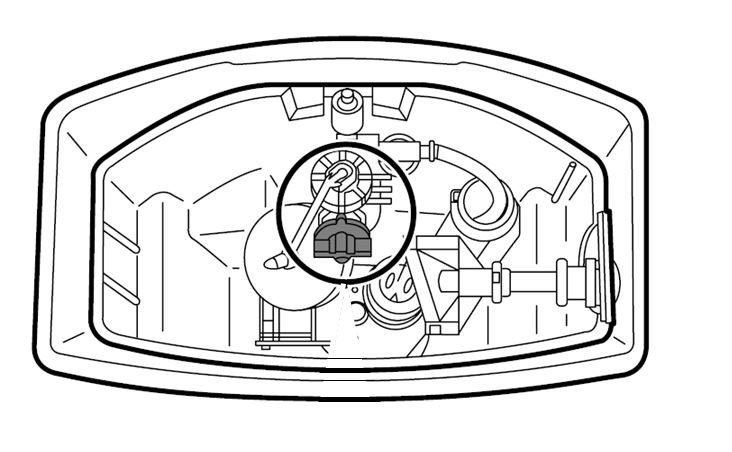

タンクのふたを開けます

再度、浮玉レバーの付け根が中心にあるタイプであることを確認してください。


Step 3

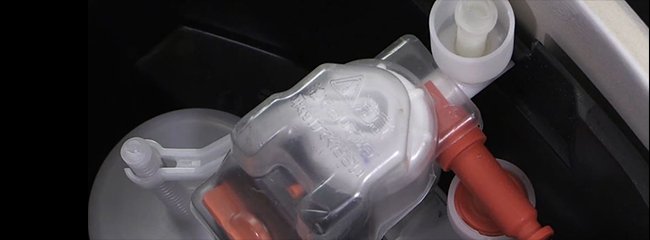

ボールタップカバーを外してください

1. ボールタップカバーがセットされている場合はボールタップカバーを外す。

※セットされていない製品もありますので、その際は次の

Step4に進んで下さい。


Step 4

浮き玉レバーを外してください

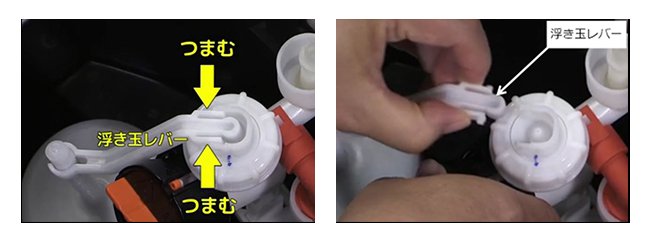

1. 浮き玉レバーの根元をつまんで浮き玉レバーを外す。

※右図の部分を押しながら上に持ち上げる



Step 5

ナットを外してください

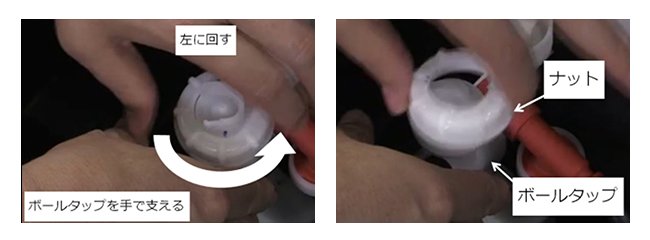

1. ナットを手で左に回して外す。






  • ボールタップを手でしっかり支えて、ナットを締める



  • 止水栓を閉めないと水が噴き出して家財などをぬらす財産損害発生のおそれがあります。
Step 6

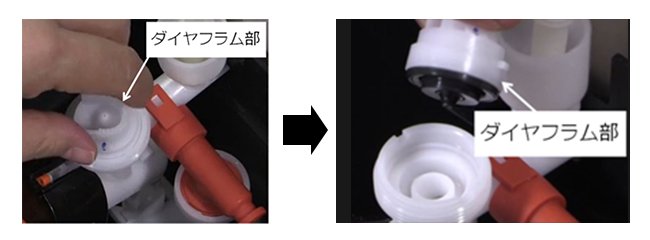

ダイヤフラム部を外してください

1. ダイヤフラム部を取り外す。




Step 7

ダイヤフラム部を交換します

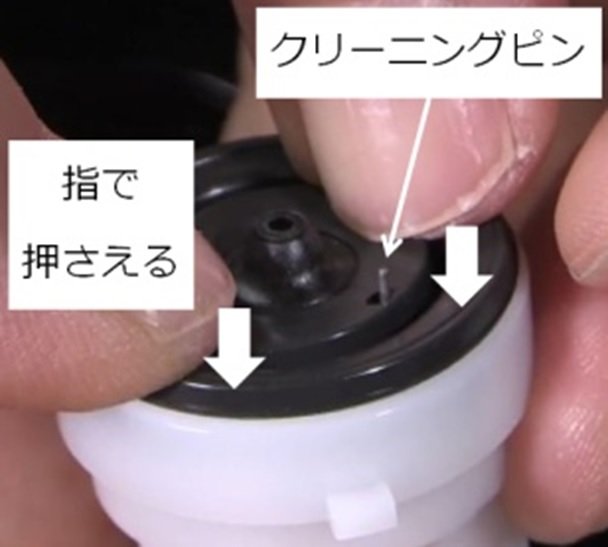

1.新しいダイヤフラム部を取出し、右図のように指で押さえてクリーニングピンが穴から出てくることを確認する。








  • クリーニングピンがきちんと穴にセットされていないと、止水不良になったり、水が噴き出して家財などをぬらす財産障害発生のおそれがあります。

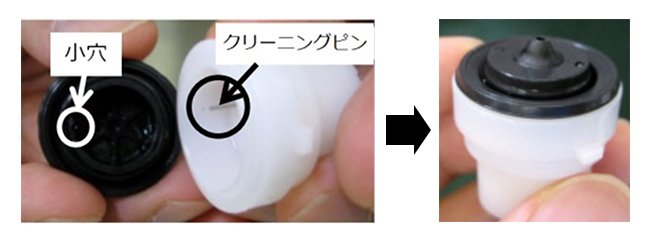

万が一、黒いゴム部分が外れてしまった場合

右図のように、小穴とクリーニングピンを合せてセットして下さい。

 その際、クリーニングピンを曲げないよう注意して下さい。

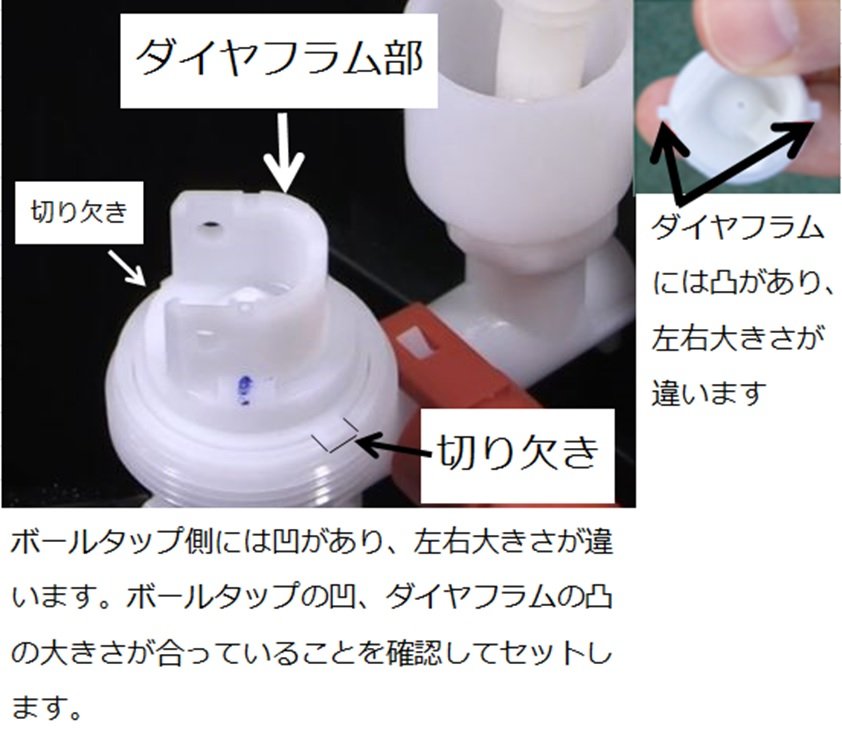

2. 新しいダイヤフラム部をボールタップの切り欠きに合せて差し込む。



  • 大きさの合った切り欠きに必ず差し込む



  • 確実に差し込まれていないと水漏れして家財などをぬらす財産障害発生のおそれがあります。

Step 8

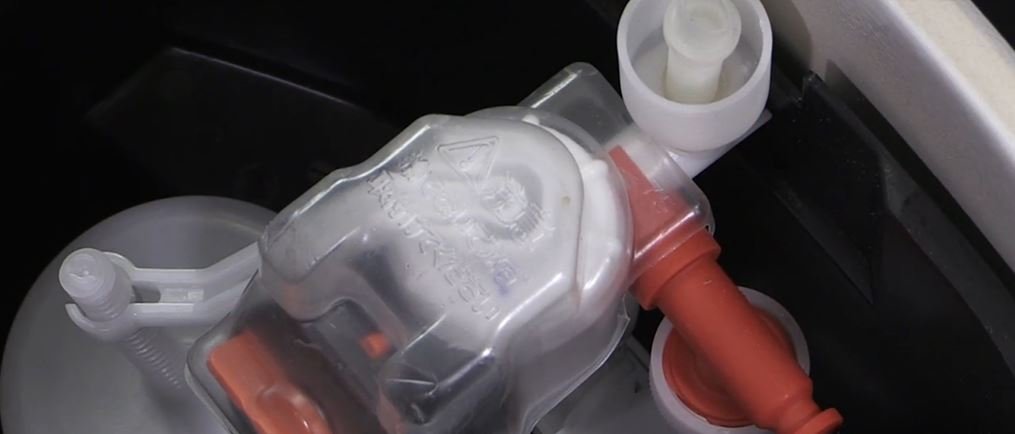

先ほど外したナット・浮き玉・ボールタップカバーを元に戻します

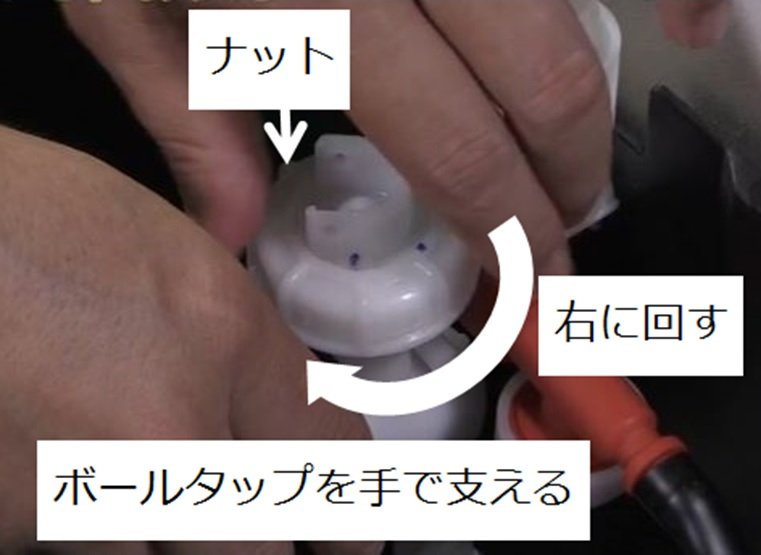

1. ナットを手で右に回してしっかりと締め付ける。









  • ボールタップを手でしっかり支えて、ナットを締め付ける



  • 手で支えていないとボールタップが破損し、水漏れして家財などをぬらす財産損害発生のおそれがあります。

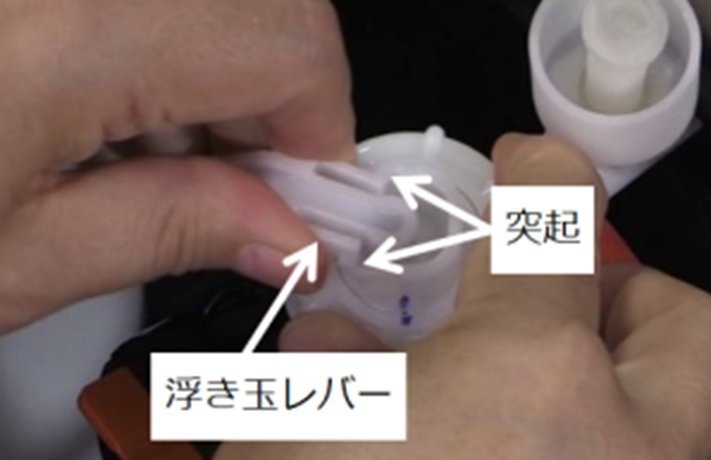

2. 浮き玉レバーの根元をつまんで浮き玉レバーを取付ける。







  • 浮玉レバー両側の突起をカチッというまで確実に差し込む



  • 浮玉レバーが確実に差し込まれていないと止水不良となります。

3. ボールタップカバーがセットされていた場合はボールタップカバーをセットする。

※セットされていない製品もありますので、その際は次のStep9に進んで下さい。



Step 9

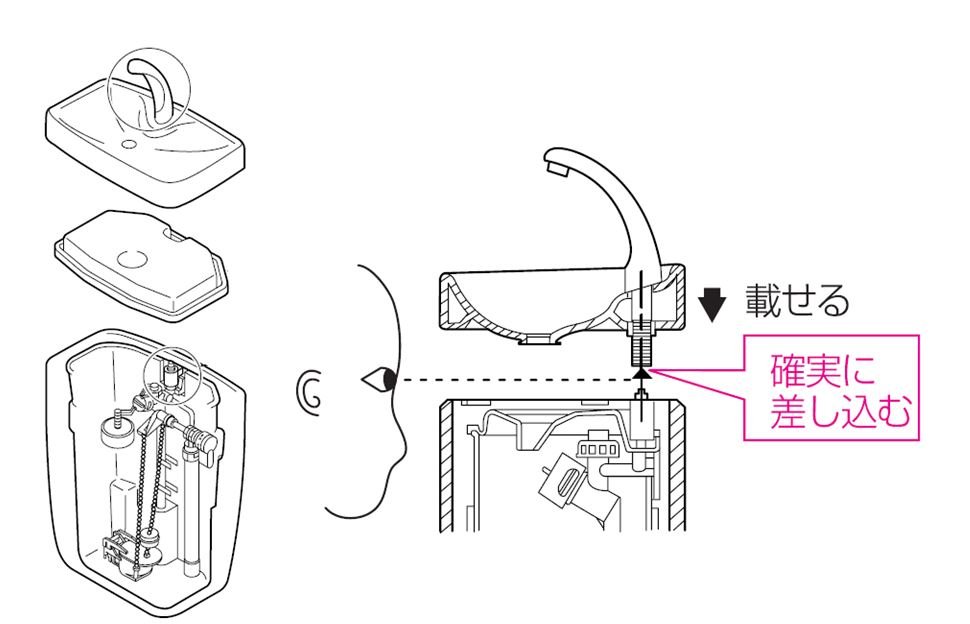

カバーとタンクを元に戻してください

1. カバーとタンクふたを元に戻す。








  • 手洗い付きの場合、A部をB部に必ず差し込む



  • 確実に差し込まれていないと水漏れして家財などをぬらす財産損害発生のおそれがあります。
Step 10

止水栓を開けて止水栓を調整してください

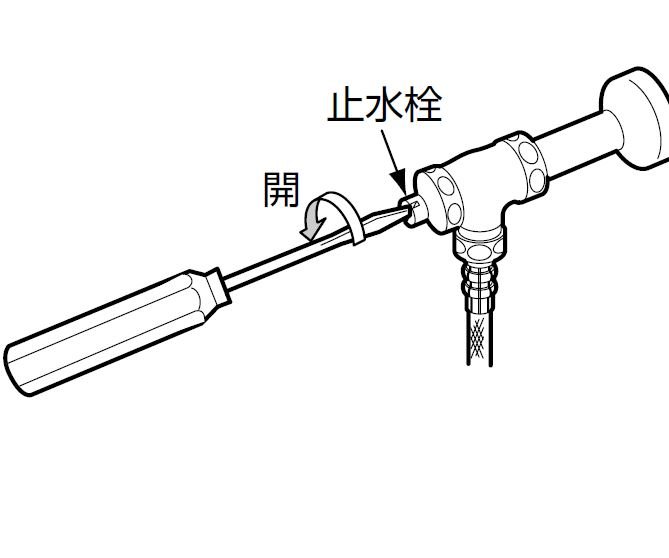

1. 止水栓を開き(マイナスドライバーで左に回す)

タンクに給水させ水が止まったことを確認する。





レバーハンドルが向かって【右側】にある場合 ダイヤフラム部 洗浄レバー 右タイプ 品番:HH11113
レバーハンドルが向かって【左側】にある場合 ダイヤフラム部 洗浄レバー 左タイプ 品番:TH405-1N
TOTOパーツショップで購入
TOTOパーツショップで購入

手順を動画で見る

ダイヤフラムの交換

作業完了
